X-Ray設備

在臻和科技股份有限公司,自2001年以來,我們一直站在技術創新的前沿,專門銷售與提供服務支持的X-Ray設備。這些X-Ray設備廣泛應用於各種非醫療領域,包括工業檢測、安全檢查和科學研究,並因其卓越的性能而深受客戶青睞。在工業領域,我們的X-Ray設備以其出色的穿透力和精確的成像能力,滿足製造業對材料內部結構分析和品質控制的嚴格要求。無論是金屬鑄件、複合材料還是電子組件,這些設備都能幫助識別內部瑕疵,如氣泡、裂紋和異物,從而確保產品符合最高品質標準。
此外,X-Ray設備在半導體、汽車製造和航空航天等行業中也發揮著重要作用,能夠檢測微小的結構缺陷,從而提升產品的安全性和穩定性。在這些行業中,任何未發現的瑕疵都可能導致嚴重的問題,因此X-Ray設備的精確檢測功能尤為重要。藉由使用我們的設備,製造業者能夠在生產過程中及時發現問題,並進行必要的修正,這對於提高生產效率和確保最終產品的品質至關重要。
除了在工業領域的應用外,臻和的X-Ray設備也廣泛用於安全檢查領域,例如機場安檢和邊境檢查站。這些設備能夠快速而準確地檢測行李或貨物中隱藏的非法物品,大幅提升安全檢查的效率和準確性。我們的X-Ray設備在科學研究中同樣不可或缺,特別是在考古學和地質學領域中發揮了極大的作用。研究人員可以利用這些設備對古代文物的結構和地層礦物進行無損分析,從而深入了解其內部結構和成分,而不會對珍貴的樣本造成任何破壞。
SMD X-RAY 點料機

利用 X-ray 透視原理準確計算出料盤中剩餘物料的數量。相比傳統的轉動式數料機,更準確、更快捷、更簡單、更節約人力等具有一維、二維條碼掃碼功能,條碼和計算結果自動列印,ERP、MES等管理系統對接,一鍵式便捷操作自動點料無需複雜的操作作業,設備能夠實現線上監測或者離線式監測,監測方法靈活切換,線上檢測可配置自動上下料機。
主要特點:
1、元件尺寸:最小 01005
2、精度:大於 99.8%
3、時間:8-10秒
4、成像範圍:400*400mm ( 4*7 英寸料盤)
5、選項:元件上料 / 下料裝置 / 條碼自動掃描/印表機
6、系統對接:提供 API 和 MES / WMS / ERP 等系統對接
X-RAY CT 自動檢查機

1.業界最快3D CT In-Line X-ray自動檢查機。
2.CT可達300 切層,切層高度間距最小可達6um(VT-X750),雙面板、堆疊元件之影像及檢查不受干擾。
3.可同時對不同複數切層進行自動邏輯檢查,正反面可同時檢查。
4.程式編輯簡易,取像快速(CT)且同步進行自動邏輯檢查。
5.每個FOV可進行高低差補償,檢查不受Warpage影響。
6.CT影像數據可直接進行3D影像切片分析。
7.保存所有檢查數據(CSV)供製程改善分析,支援GR&R與SPC應用。
8.解析度與取像角度數可依元件類型、量產、試產、分析…等不同需求作彈性調整。
3D X-Ray

電子半導體檢測設備,最小1μm 的檢測精度,可用於檢測積體電路晶片半導體,例如 BGA,IGBT,倒裝晶片和 PCB 元件焊接,LED Bonding, IC 封裝等行業的高精度檢測。

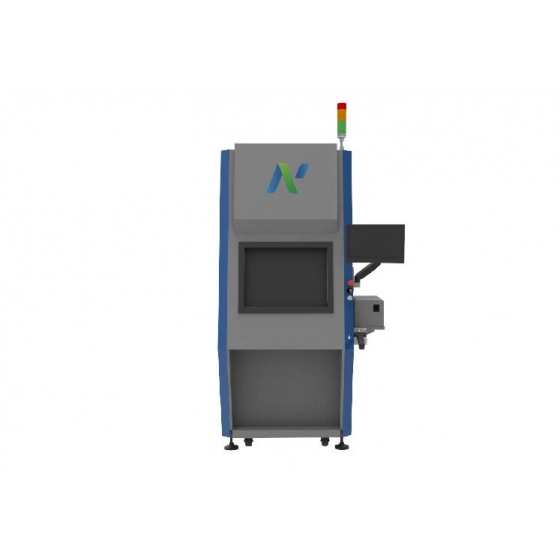

高精度版 3D X-Ray 自動檢測系統

3D X-RAY原理说明 (X-RAY Principle Description):


CT 功能:

CT 涵蓋了整個工作流程,從三維體積數據集的精確重建到 3D 與 2D 視覺化。
• 即使是很大的 CT 數據集,也能夠進行 3D 視覺化——對於數據的體積幾乎沒有限制
• 實時光線追蹤,達到照片般逼真的效果
• 體素與多邊形資料的組合視覺化,包括具有紋理的網格
• 2D 切片圖可以朝向任意方向
• 圍繞著一條自訂義的軸,查看 2D 切片的旋轉視圖
• 對數據集進行灰度值分類
• 多種不同的 3D 裁剪選項
• 在 2D 視圖中展開物件,或者將自由造型表面調平
• 將連續的切片圖組成單張 2D 視圖


開方式光管( COMET FXE 160 ):


功能優勢 (Functional advantage):
功能 優勢
CNC程式:自動批量檢測樣品不同位置 自動 ON/OFF X-RAY 光管批量檢測樣品
陣列功能:自動批量檢測位置固定、間距相同樣品 搭配 X-G-311RAY 光管,檢測精度達 1μm
氣泡測量:一鍵測量氣泡大小、空洞率 高解析度數位 X-RAY 平板
長度、寬度測量:測量部分檢測區域長度、寬度 載物台可容納大量各種尺寸樣品
視覺化導航介面:檢測位置精準定位 可選載物台 360° 旋轉檢測樣品
模擬顯色:更好觀察檢測圖像 允許 60° 傾斜觀測

檢測案例 (Detection Case):


規格參數 (Specifications)

Model 3D - X Ray
光管 光管類型 開放式光管
空間解析度 0.6μm - 1μm
光管電壓 160kV
光管電流 1000μA
取像方式 平板數字成像
平板 成像解析度 85μm
平板感光尺寸 130×130mm
A/D 轉換量化密度值 16bit (65536)
解析度 1536×1536px
探焦畫頻 20 (FPS)
光學/系統放大倍率 2100x / 10000x(未安裝 360° 旋轉平臺)
系統 作業系統 WINDOWS 10
電源 AC380V 3相 50-60HZ
功率 1800W
輻射安全測試 <1 uSv/H
結構 平板傾斜角度 正負70°
載物台尺寸 600×605mm
檢測範圍 430×430mm
平臺旋轉角度 360°
載物台承重 ≤20kg
機器尺寸 1510×1770×1850mm (L×W×H)
機器尺寸(含顯示器) 1810×2420×2400mm (L×W×H)
機器重量 2200kg
安全 CE 認證
國家驗證
輻射安全許可證
